钢结构过街天桥两坡都起拱,中间这里存在折点

浏览量:739    发布日期:2019-10-24

请教钢结构大佬:这个过街天桥两坡都起拱,中间这里存在折点,得怎么理解?

就是个过街天桥,三个支点就是柱子

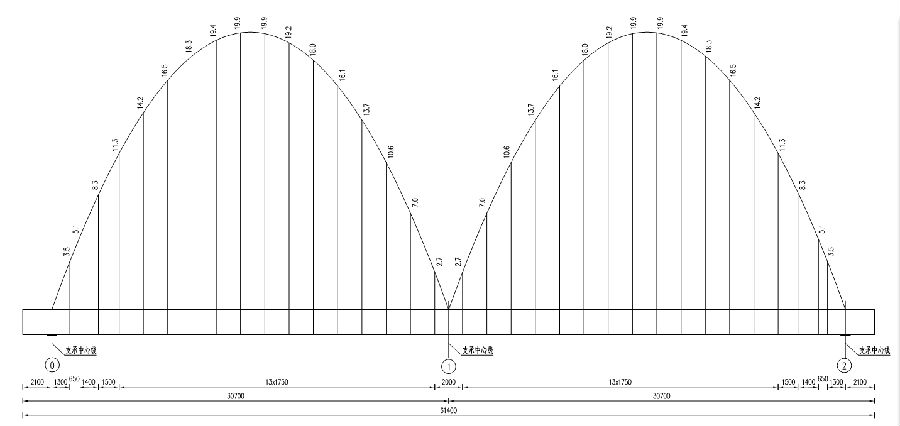

这个是预起拱图,加工起拱。现在不明白两坡起拱到中间位置不是有折点了吗

1楼回答

折点很小的

没关系

还得考虑桥身竖曲线

桥身也是有坡度的

回答者:游客
回答时间:2019-10-24
2楼回答

桥身竖曲线是什么意思?这个竖曲线设计要求为r500m
是指中间像两坡过渡的圆弧吗?

回答者:游客
回答时间:2019-10-24
3楼回答

是的

如果把桥比作坡度2%的门刚,那么屋脊处的交点就成了死弯,但是平常我们行走的路面不可能有死弯,所以这个地方都需要做成圆弧过渡

应该还有几个数字,圆弧的弦高和弦长

这个坡度变化再加上预制起拱加起来就可以搭建车间加工桥时用的胎架了

回答者:游客
回答时间:2019-10-24
