管桁架需要在檐口位置加纵向水平支撑？
浏览量：1058 发布日期：2019-3-20

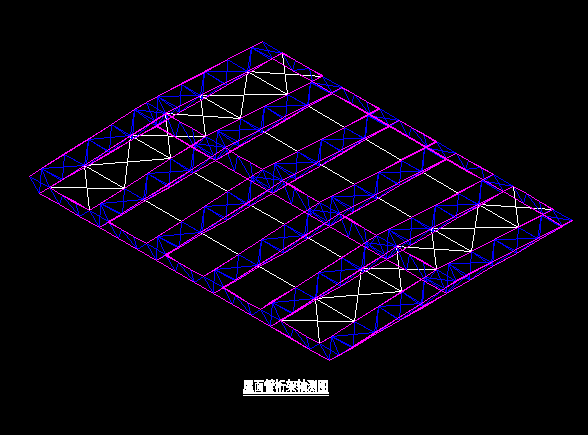

请教个问题：管桁架需要在檐口位置加纵向水平支撑？，我的工程已经有系杆+次桁架+横向水平支撑
主桁架跨度是35.55m
变高度的钢桁架
屋脊位置2.4高，檐口位置1.5m高，相当于5%的坡度
1楼回答
不用布置，水平支撑都可以不要
回答者：游客
回答时间：2019-3-20
2楼回答
边节点好像是有点问题，感觉又连到上弦
回答者：游客
回答时间：2019-3-20
3楼回答
交叉支撑的作用是保证屋盖整体性，避免各部分震动不同步。所以一般职称设置最好围闭一圈。
回答者：游客
回答时间：2019-3-20
4楼回答
白云机场是用了特殊压型钢板，所以没有支撑
回答者：游客
回答时间：2019-3-20
5楼回答
空间网格规程是要支撑的，但是实际很多工程也没做
回答者：游客
回答时间：2019-3-20
6楼回答
上弦水平，下弦水平，垂直支撑都需要
回答者：游客
回答时间：2019-3-20
7楼回答
空间三角桁架受力完全没有问题
回答者：游客
回答时间：2019-3-20
8楼回答
三角桁架是构件本身受力没问题，但是力怎么传到基础呢
回答者：游客
回答时间：2019-3-20
9楼回答
你的例子那个当然要设置
三角桁架，平面外也是桁加作用
他现在设置没有水平支撑完全没有问题
回答者：游客
回答时间：2019-3-20
10楼回答
搞清楚支撑的作用就明白到底要不要设置，什么时候要设置了。
水平支撑的作用是保证屋盖整体性，如果没有，地震作用下容易出现不同步震动，不同步震动意味着构件承受水平力。
回答者：游客
回答时间：2019-3-20
11楼回答
你如果要这个水平桁架拿水平荷载，让面外受弯，不是不行，那就大大降低竖向承载力
回答者：游客
回答时间：2019-3-20
12楼回答
是的，会出现桁架面外受力，会大大降低竖向承载力
而且整体性也不好。设置一个水平支撑就很容易把水平荷载传走，三角桁架那2d承载力大大提高
回答者：游客
回答时间：2019-3-20
13楼回答
但本身也是水平桁架呀，也是拉压构件
回答者：游客
回答时间：2019-3-20
14楼回答
两向荷载会急剧加大受压杆件的内力，从而使得竖向需要的利用率得不到满足
打水平撑肯定有利的，空间网格规程也是要求打，但是也确实很多工程没打
我也做过没打的，还有个本来打了，但甲方的结构强烈要求不打，拿规范出来都不理，为了五斗米，不得不折腰
回答者：游客
回答时间：2019-3-20
